テクニカルイラストレーション

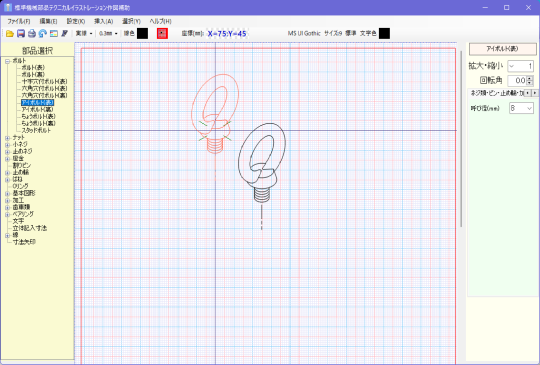

全体図


・主な特徴

基本図形等を組み合わせて、立体ポリゴンを作成できます。

機械部品67項目、基本図形12項目、加工5項目、文字、線、寸法矢印を作図できます。

寸法は0.25㎜単位、1㎜単位(グリッド吸着)で作図位置を選択できます。

画像ファイルとしてピング形式(.png)で保存できます。

線の太さ：0.3㎜、0.5㎜、0.7㎜

線の種類：実線、破線、点線、一点鎖線、二点鎖線

立体寸法で寸法を入力できます。

消しゴムは、範囲を拡大して、3種類の大きさ範囲で消せます。

図枠、表、罫線を作図できます。



　smptida.zip
ボルト・ナット
小ネジ
止めネジ・座金・割りピン・止め輪・Oリング
ばね・基本図形・穴・タップ
歯車
ベアリング
